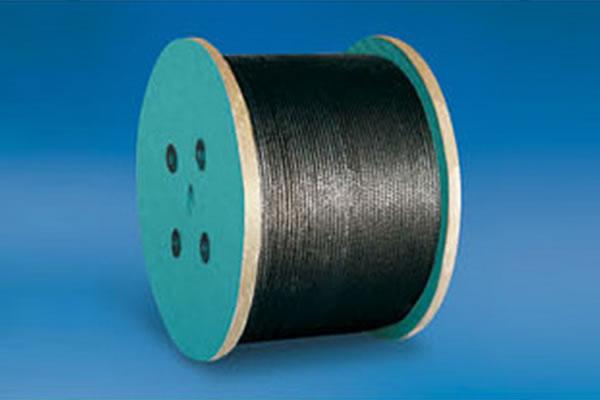

الحبل السلكي (Parallel Lay)

 الحبل السلكي (Parallel Lay)
 الحبل السلكي (Parallel Lay)

الإستخدام

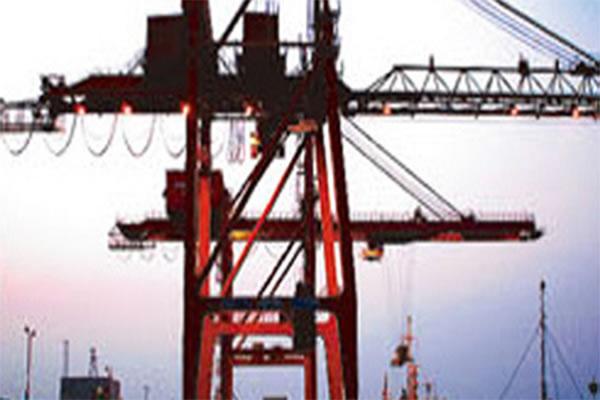

يستخدم منتج شركة Fasten من الحبل السلكي (Parallel Lay) في الموانئ ، مصانع الصلب ، أبار البترول ، التعدين وبعض الإستخدامات الهندسية الأخري.

المميزات
مقاومة جيد للتاكل ومقاومة عالية للقطع والكسر
مصنعة طبقا لمعايير GB, JIS, RR-W, API والمعايير الأخري ويكن تعديل المنتج حسب طلبات العميل .

تصميم المنتج

  • 6×19S-FC
  • 6×19S-IWRC
  • 6×19W-FC
  • 6×19W-IWRC
الخصائص
القطر الاسمي (mm) الوزن التقريبي قوة الشد الاسمية (Mp)
1570 1670 1770 1870 1960 2160
أدنى حمل للكسر
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
9 32.8 29.2 45.3 42 48.2 44.6 51 47.3 53.9 50 56.5 52.4 62.3 57.7
10 40.5 36 55.9 51.8 59.5 55.1 63 58.4 66.6 61.7 69.8 64.7 76.9 71.3
12 58.3 51.8 80.5 74.6 85.6 79.4 90.7 84.1 95.9 88.9 100.5 93.1 110.7 102.6
13 68.4 60.8 94.5 87.6 100.5 93.1 106.5 98.7 112.5 104.3 117.9 109.3 130 120.5
14 79.4 70.6 109.5 101.5 116.5 108 123.5 114.5 130.5 121 136.8 126.8 150.7 139.7
16 103.7 92.2 143 133 152 141 161 150 170 158 179 166 197 182
18 131 117 181 168 193 179 204 189 216 200 226 210 249 231
20 162 144 224 207 238 220 252 234 266 247 279 259 308 285
22 196 174 271 251 288 267 305 283 322 299 338 313 372 345
24 233 207 322 298 342 317 363 336 383 355 402 373 443 411
26 274 243 378 350 402 373 426 395 450 417 472 437 520 482
28 318 282 438 406 466 432 494 458 522 484 547 507 603 559
30 365 324 503 466 535 496 567 526 599 555 628 582 692 642
32 415 369 572 531 609 564 645 598 682 632 715 662 787 730
34 468 416 646 599 687 637 728 675 770 713



36 525 467 724 671 770 714 817 757 863 800



38 585 520 807 748 858 796 910 843 961 891



40 648 576 894 829 951 882 1008 935 1065 987



تصميم المنتج

  • 6×49WS-IWRC
  • 6×41WS-FC
  • 6×49SWS-IWRC
  • 6×49WS-FC
  • 6×55SWS-IWRC
  • 6×55SWS-FC
القطر الاسمي (mm) الوزن التقريبي قوة الشد الاسمية (Mp)
1570 1670 1770 1870 1960 2160
أدنى حمل للكسر
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
8 26.8 23.7 35.8 33.2 38 35.3 40.3 37.4 42.6 39.5 44.7 41.4 49.2 45.6
10 41.8 37.1 55.9 51.8 59.5 55.1 63 58.4 66.6 61.7 69.8 64.7 76.9 71.3
12 60.2 53.4 80.5 74.6 85.6 79.4 90.7 84.1 95.9 88.9 100.5 93.1 110.7 102.6
13 70.6 62.7 94.5 87.6 100.5 93.1 106.5 98.7 112.5 104.3 117.9 109.3 130 120.5
14 81.9 72.7 109.5 101.5 116.5 108 123.5 114.5 130.5 121 136.8 126.8 150.7 139.7
16 107 95 143 133 152 141 161 150 170 158 179 166 197 182
18 135 120 181 168 193 179 204 189 216 200 226 210 249 231
20 167 148 224 207 238 220 252 234 266 247 279 259 308 285
22 202 180 271 251 288 267 305 283 322 299 338 313 372 245
24 241 214 322 298 342 317 363 336 383 355 402 373 443 411
26 283 251 378 350 402 373 426 395 450 417 472 437 520 482
28 328 291 438 406 466 432 494 458 522 484 547 507 603 559
30 376 334 503 466 535 496 567 526 599 555 628 582 692 642
32 428 380 572 531 609 564 645 598 682 632 715 662 787 730
34 483 429 646 599 687 637 728 675 770 713 807 748 889 824
36 542 481 724 671 770 714 817 757 863 800 904 838 997 924
38 604 536 807 748 858 796 910 843 961 891 1008 934 1110 1029
40 669 594 894 829 951 882 1008 935 1065 987 1116 1035 1230 1140
42 737 654 986 914 1049 972 1112 1030 1174 1089



44 809 718 1082 1003 1151 1067 1220 1131 1289 1195



46 884 785 1183 1096 1258 1166 1333 1236 1409 1306



48 963 855 1288 1194 1370 1270 1452 1346 1534 1422



50 1045 928 1397 1295 1486 1378 1575 1460 1664 1543



52 1130 1003 1511 1401 1608 1490 1704 1579 1800 1669



54 1219 1082 1630 1511 1734 1607 1837 1703 1941 1799



56 1311 1163 1753 1625 1864 1728 1976 1832 2088 1935



58 1406 1248 1880 1743 2000 1854 2120 1965 2239 2076



60 1505 1336 2012 1865 2140 1984 2268 2103 2397 2222



62 1607 1426 2148 1992 2285 2118 2422 2245 2559 2372



64 1710 1520 2289 2122 2435 2257 2581 2392 2727 2528



66 1820 1616 2435 2257 2590 2401 2745 2544 2900 2688



68 1933 1716 2584 2396 2749 2548 2914 2701 3078 2853



70 2048 1818 2739 2539 2913 2700 3088 2862 3262 3024



تصميم المنتج

  • 8×19S-FC
  • 8×19S-IWRC
  • 8×19W-FC
  • 8×19W-IWRC
القطر الاسمي (mm) الوزن التقريبي قوة الشد الاسمية (Mp)
1570 1670 1770 1870 1960 2160
أدنى حمل للكسر
D FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS FC IWR/ IWS
mm kg/100m KN
8 27 21.4 34.8 29.4 37 31.3 39.2 33.2 41.4 35.1 43.4 36.8 47.8 40.5
10 42.2 33.4 54.3 46 57.8 48.9 61.2 51.9 64.7 54.8 67.8 57.4 74.7 63.3
11 51.1 40.4 65.7 55.7 69.9 59.2 74.1 62.8 78.3 66.3 82.1 69.4 90.4 76.6
12 60.8 48.1 78.2 66.2 83.2 70.5 88.2 74.7 93.2 78.9 97.7 82.7 107.6 91.1
13 71.3 56.4 91.8 77.7 97.7 82.7 103.5 87.6 109.3 92.6 114.6 97.1 126.3 107
14 82.7 65.5 106.5 90.2 113.3 95.9 120 101.6 126.8 107.4 132.9 112.6 146.5 124
16 108 86 139 118 148 125 157 133 166 140 174 147 191 162
18 137 108 176 149 187 159 198 168 210 178 220 186 242 205
20 169 134 217 184 231 196 245 207 259 219 271 230 299 253
22 204 162 263 223 280 237 296 251 313 265 328 278 362 306
24 243 192 313 265 333 282 353 299 373 316 391 331 430 365
26 285 226 367 311 391 331 141 351 437 370 458 388 505 428
28 331 262 426 361 453 384 480 407 507 430 532 450 586 496
30 380 301 489 414 520 440 551 467 582 493 610 517 673 570
32 432 342 556 471 592 501 627 531 663 561 694 588 765 648
34 488 386 628 532 668 566 708 600 748 633 784 664 864 732
36 547 433 704 596 749 634 794 672 839 710
38 609 482 784 664 834 707 884 749 934 791
40 675 534 869 736 925 783 980 830 1035 877
42 744 589 958 811 1019 863 1080 915 1141 967
44 817 647 1052 891 1119 947 1186 1004 1253 1061
46 893 707 1149 973 1223 1035 1296 1097 1369 1159
48 972 770 1252 1060 1331 1127 1411 1195 1491 1262
