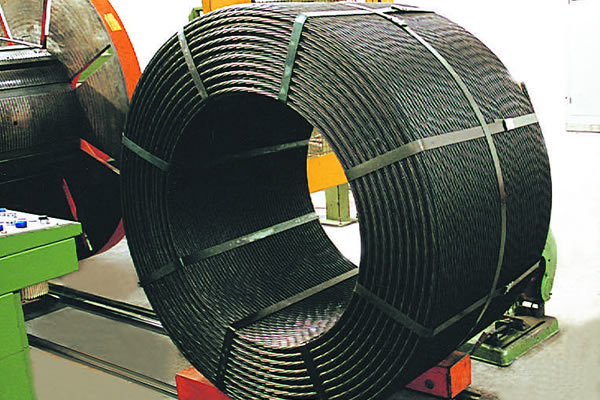

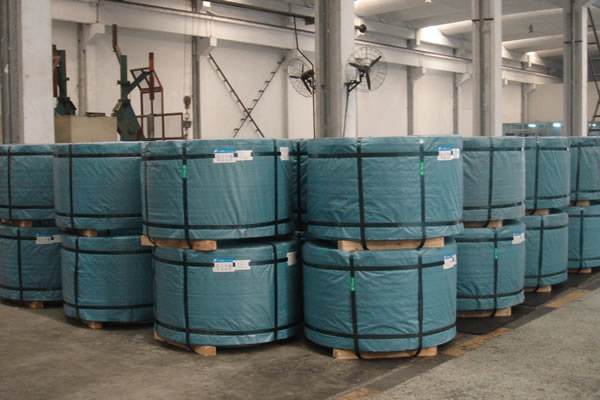

كابلات الحديد لخرسانة مسبقة الإجهاد، كابلات حديد pc
الإستخدام
تستخدم كابلات الحديد لخرسانة مسبقة الإجهاد، كابلات حديدpc عموما في إنشاءات الخرسانة الضخمة مثل الطرق السريعة الكباري والمطاراتالمفاعلات النووية والسدود والكثير من الإستخدامات
المميزات
منتج كابلات حديد pc يمتاز بالمرونة والقابلية للسحب وتأثير أسترخاء منخفض يمنحه إداء عالى
ASTM A416/A416M-2006 مسابقة الأجهاد Strand
| الدرجة | القطر الاسمي in (mm) | تسامح القطر in (mm) | أدنى اختلاف بين قطر السلك المركزي وقطر أي سلك خارجي in (mm) | مساحة الفولاذ الاسمية in2(mm2) | الوزن الاسمي Lbs. /1000ft (g/m） |
| 250 | 1/2(12.70) | +0.016(+0.40) -0.016(-0.40) | 0.003(0.0762) | 0.144(92.9) | 490(730) |
| 6/10(15.24) | +0.016(+0.40) -0.016(-0.40) | 0.004(0.1016) | 0.216(0.1016) | 737(1094) | |
| 270 | 3/8(9.53) | +0.026(+0.65) -0.006(-0.15) | 0.002(0.0508) | 0.085(54.8) | 290(432) |
| 1/2(12.70) | +0.026(+0.65) -0.006(-0.15) | 0.003(0.0762) | 0.153(98.7) | 520(775) | |
| 6/10(15.24) | +0.026(+0.65) -0.006(-0.15) | 0.004(0.1016) | 0.217(140.00) | 740(1102) |
| الدرجة | القطر الاسمي in (mm) | أقل قوة كسر Lbs (KN) | أقل حمل عند نسبة تمدد 1% Lbs (KN) | أدنى استطالة كلية عند أقصى حمل | ||
| ارتخاء منخفض | ارتخاء عادي | المسافة من الفك إلى الفك in (mm) | الاستطالة | |||
| 250 | 1/2 (12.70) | 36000 (160.1) | 32400 (144.1) | 30600 (136.2) | 24 (610) | 3.5 |
| 6/10 (15.24) | 54000 (240.2) | 48600 (216.2) | 45900 (204.2) | |||
| 270 | 3/8 (9.53) | 23000 (102.3) | 20700 (92.1) | 19580 (87.0) | 24 (610) | 3.5 |
| 1/2 (12.70) | 41300 (183.7) | 37170 (165.3) | 35100 (156.1) | |||
| 6/10 (15.24) | 58600 (260.7) | 52740 (234.6) | 49800 (221.5) | |||
| بداية الحمل | أقصي معد إسترخاء بعد ألف ساعة % |
| إسترخاء منخفض | |
| ادني قوة كسر (كيلونيوتن)مخصص 70% | 2.5 |
| ادني قوة كسر (كيلونيوتن)مخصص 80% | 3.5 |
BS 5896:1980 P.C. Strand
| درجة القوة | الرمز القطري (مم) | التسامح القطري (مم) | Min. Increment Between Center Wire Diameter and Diameter of Any Outer Wire, % |
رمز منطقة التقاطع (مم2) |
الوزن التقريبي (م/كجم) |
| 1670 | 15.2 | +0.40 -0.20 |
2 | 139 | 1090 |
| 1770 | 15.7 | +0.40 -0.20 |
2 | 150 | 1180 |
| 1860 | 12.9 | +0.40 -0.20 |
2 | 100 | 785 |
| 9.6 | +0.30 -0.15 |
2 | 55 | 432 |
| درجة القوة | الرمز القطري (مم) | ادني قوة كسر (كيلونيوتن) | Min. 0.1% Proof Load | أدي معدل أستطالة مع أعلي تحميل | |
| Jaw to Jaw مسافة (مم) | إستطالة , % | ||||
| 1670 | 15.2 | 232 | 197 | 500 | 3.5 |
| 1770 | 15.7 | 265 | 225 | ||
| 1860 | 12.9 | 186 | 158 | ||
| 9.6 | 102 | 87 | |||
| بداية الحمل | أقصي معد إسترخاء بعد ألف ساعة % |
| إسترخاء منخفض | |
| ادني قوة كسر (كيلونيوتن) مخصص 60% | 1.0 |
| ادني قوة كسر (كيلونيوتن)مخصص 70% | 2.5 |
| ادني قوة كسر (كيلونيوتن)مخصص 80% | 4.5 |
كبل حديد GB/T 5224-2003 eqv. ISO6934-91(4) PC
| الدرجة | القطر الاسمي (mm) | تسامح القطر (mm) | أقصى قطر لسلك المركز | مساحة الفولاذ الاسمية (mm2) |
الوزن التقريبي (kg/m） |
| 1720 | 15.20 | +0.40 -0.20 |
2.5 | 140 | 1101 |
| 17.80 | +0.40 -0.20 |
2.5 | 191 | 1500 | |
| 1860 | 9.50 | +0.30 -0.15 |
2.5 | 54.8 | 430 |
| 12.70 | +0.40 -0.20 |
2.5 | 98.7 | 775 | |
| 15.20 | +0.40 -0.20 |
2.5 | 140 | 1101 | |
| 17.80 | +0.40 -0.20 |
2.5 | 191 | 1500 |
| الدرجة | القطر الاسمي (mm) | أقصى حمل KN | الحمل المتولد KN | الاستطالة % |
| 1720 | 15.20 | 241 | 217 | 3.5 |
| 17.80 | 327 | 294 | ||
| 1860 | 9.50 | 102 | 91.8 | |
| 12.70 | 184 | 166 | ||
| 15.20 | 260 | 234 | ||
| 17.80 | 353 | 318 |
